Antena MagLoop

Zafascynowaliśmy się antenami magloop, przeczytaliśmy pół internetu w tym temacie.
Powstał „prototyp” wykonany z rury Cu hydruaulicznej fi 20, kondensator próżniowy 1.8 nF .
Stroi ( cały czas działa ) od 3,5 do 14 MHz.

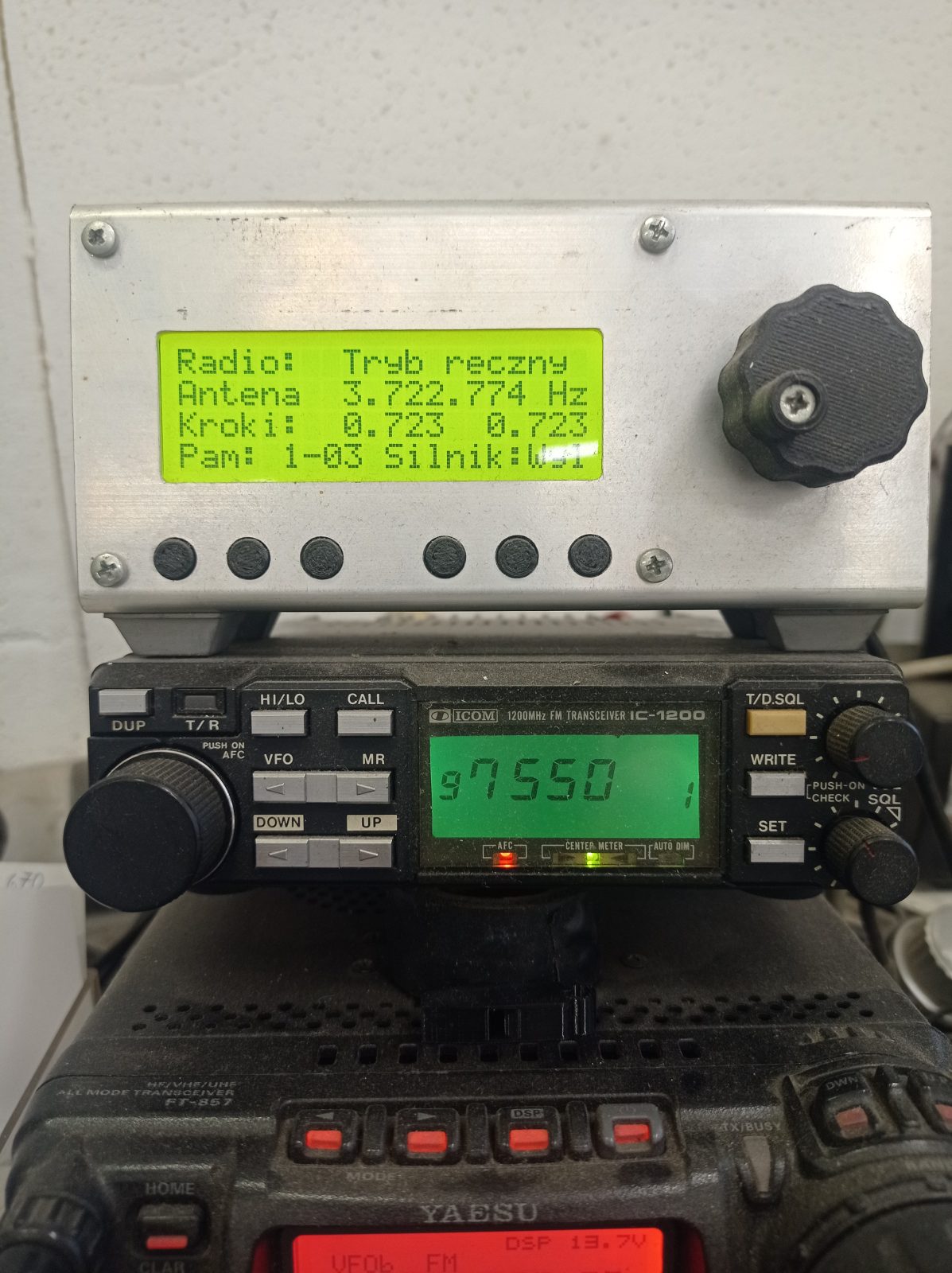

Szukaliśmy najlepszego sterownika do takiej anteny i w tamtym czasie padło na
https://sites.google.com/site/lofturj/13-to-automatically-tune-a-magnetic-loop-antenna?authuser=0
https://tf3lj.isageek.net/
i nadal wydaje się to najlepszym sterownikiem do magloopa.
Docelowym projektem jest ten niedokończony widoczny na zdjęciach.
Warto zapoznać się z kalkulatorami anten magloop i porównać parametry.
Oferowana antena to:

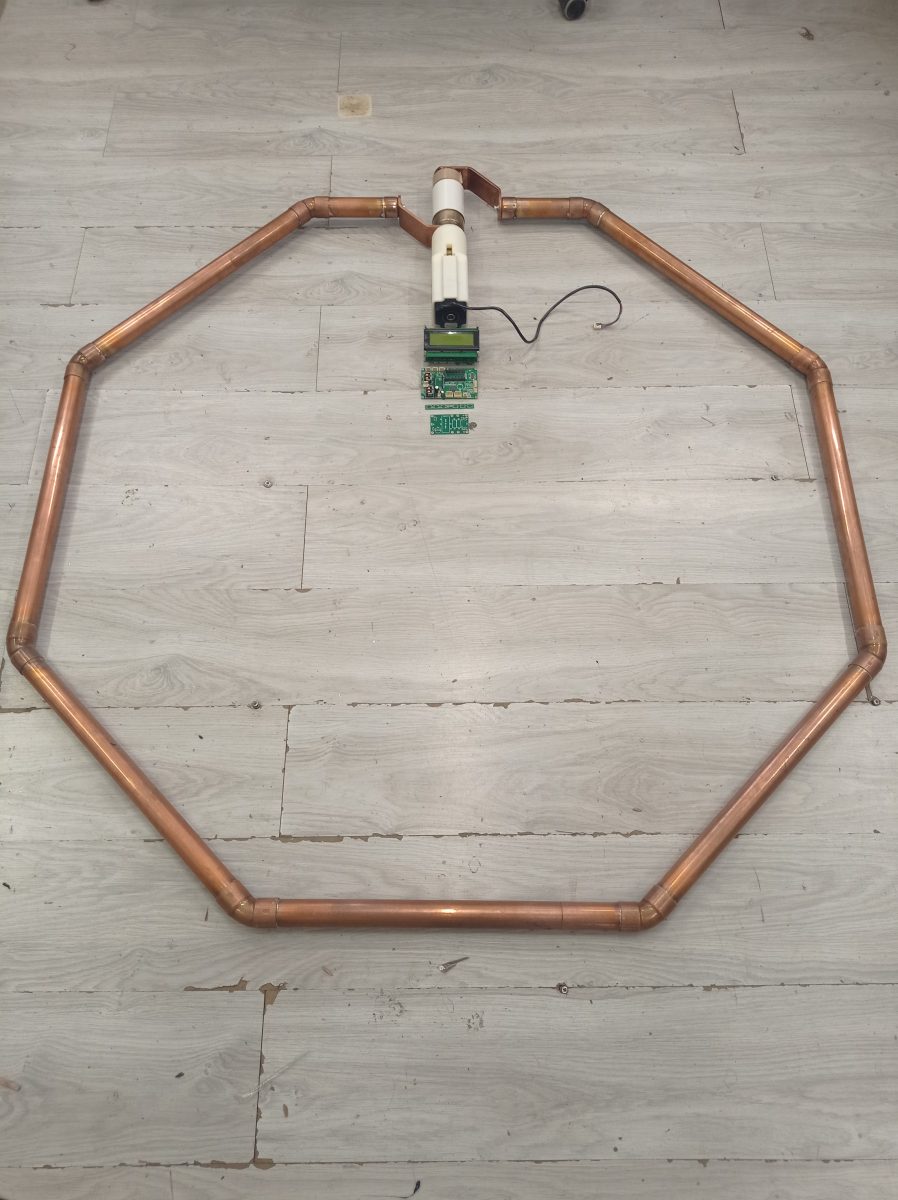

Średnica 1,4 m, wykonana z rury Cu fi40 ( połączenia lutem srebrnym ), kondensator Comet 2nF strojony silnikiem krokowym, mocowanie kondensatora wykonane tak aby zapewnić symetrię pętli. Pętla przygotowana do rozłożenia na dwie połówki ( transport )
Do sprzedania to co na zdjęciu – antena, kondensator, obudowa napędu kondensatora, napęd kondensatora, silnik krokowy, płytki sterownika ( nie do końca osadzona ), Działający sterownik to tylko przykład i nie jest przedmiotem sprzedaży.
Jest to antena dla pasjonatów, nie jest tania w wykonaniu w porównaniu do longwire”a ale rekompensuje to swoją selektywnością i skutecznością ( prototyp cały czas działa ).
Najlepiej odbiór osobisty aby omówić założenia konstrukcyjne.
Możliwa wysyłka kurierem ( koszt do ustalenia ).
Udostępnię wszystkie pliki 3D związane z projektem.
Więcej zdjęć na mail.
SP5TO
SP5AQ
73
